ＫＣ公団桝

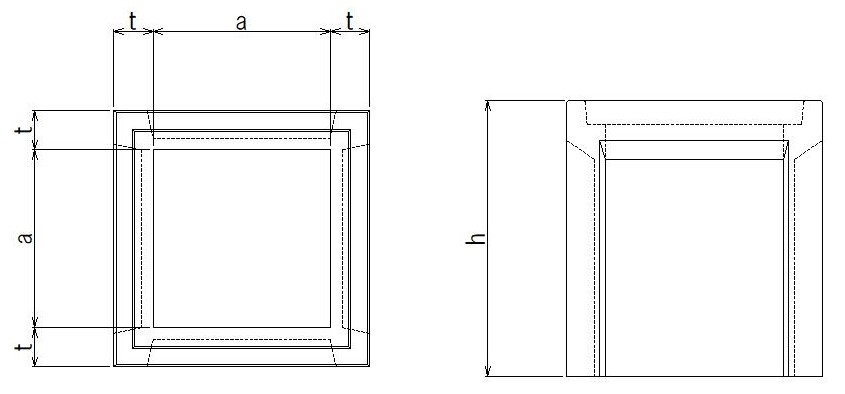

ＫＣ公団桝



呼び名 a t h 参考重量(kg) 図面ダウンロード
300 H600 300 100 600 117 dxfﾌｧｲﾙ　　pdfﾌｧｲﾙ
300 H700 300 100 700 134 dxfﾌｧｲﾙ　　pdfﾌｧｲﾙ
300 H800 300 100 800 151 dxfﾌｧｲﾙ　　pdfﾌｧｲﾙ
300 H900 300 100 900 168 dxfﾌｧｲﾙ　　pdfﾌｧｲﾙ
450 H600 450 100 600 151 dxfﾌｧｲﾙ　　pdfﾌｧｲﾙ
450 H700 450 100 700 172 dxfﾌｧｲﾙ　　pdfﾌｧｲﾙ
450 H800 450 100 800 193 dxfﾌｧｲﾙ　　pdfﾌｧｲﾙ
450 H900 450 100 900 214 dxfﾌｧｲﾙ　　pdfﾌｧｲﾙ

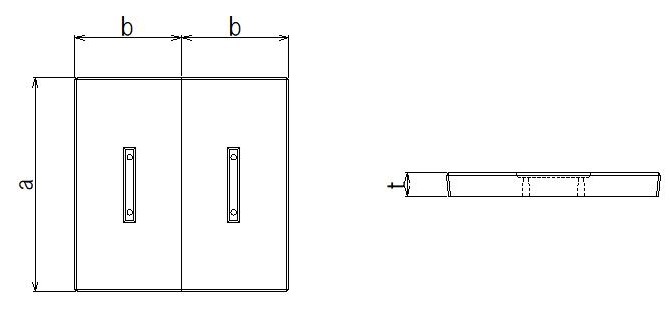

ＫＣ公団桝ふた



呼び名 a b t 参考重量(kg) 図面ダウンロード
300用 395 196.5 60 11 dxfﾌｧｲﾙ　　pdfﾌｧｲﾙ
450用 545 271.5 60 21 dxfﾌｧｲﾙ　　pdfﾌｧｲﾙ
