ラダホール（JASWS A-11）
日本下水道協会認定の組立マンホールです。

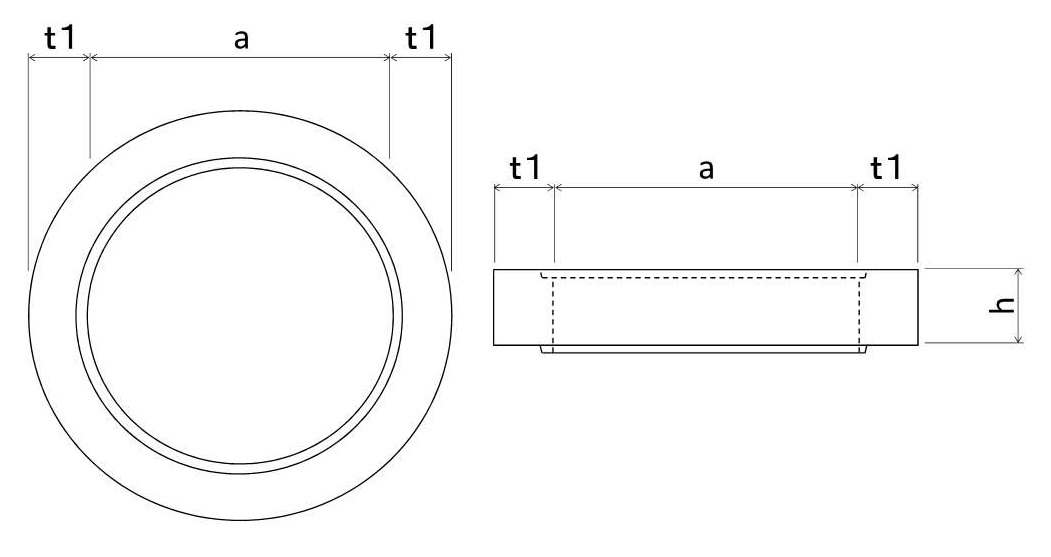

調整リング
| a | t1 | h |
| 600 | 110 | 50・100・150・200 |
図面ダウンロード (調整リング：pdfﾌｧｲﾙ)

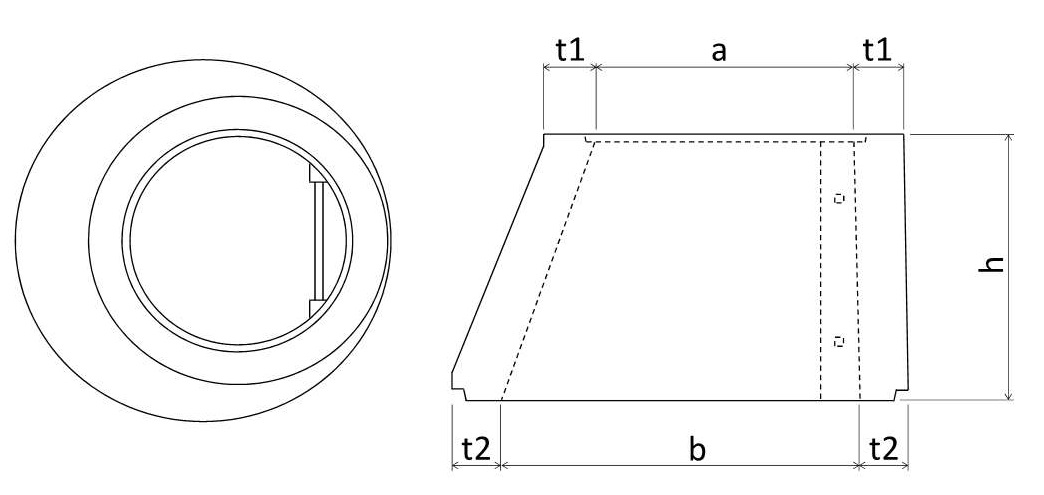

斜壁
| 呼び名 | a | b | t1 | t2 | h |
| 0号 | 600 | 750 | 110 | 75 | 300・450 |
| 1号 | 600 | 900 | 110 | 100 | 300・450・600 |
| 2号 | 600 | 1200 | 110 | 150 | 300・450・600 |
中間斜壁
| 呼び名 | a | b | t1 | t2 | h |
| 2号 | 900 | 1200 | 120 | 150 | 300 |
図面ダウンロード
(0号斜壁・直壁：pdfﾌｧｲﾙ)
(1号斜壁Ⅰ種・直壁Ⅰ種：pdfﾌｧｲﾙ) (1号斜壁Ⅰ種・直壁Ⅱ種：pdfﾌｧｲﾙ)
(2号斜壁Ⅰ種・中間斜壁Ⅰ種：pdfﾌｧｲﾙ)

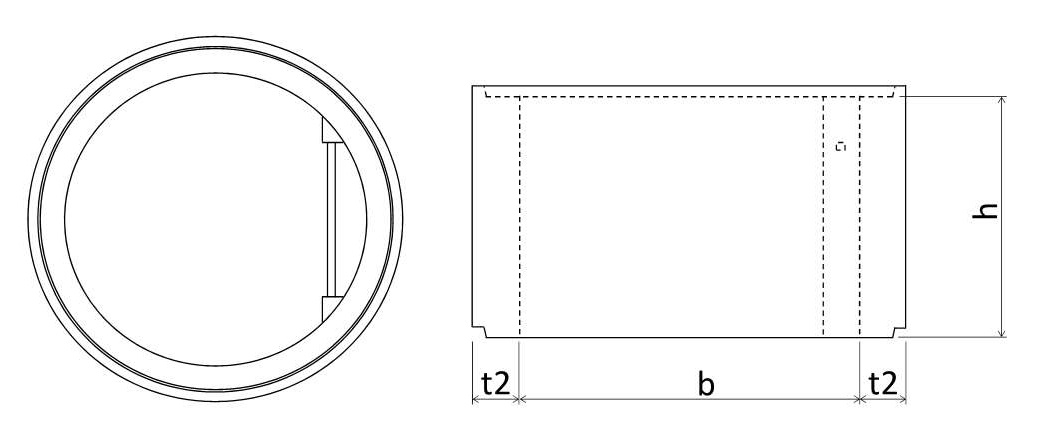

直壁
| 呼び名 | b | t2 | h |
| 0号 | 750 | 75 | 300・600・900・1200・1500・1800 |
| 1号 | 900 | 100 | 300・600・900・1200・1500・1800 |
| 2号 | 1200 | 150 | 300・600・900・1200・1500・1800 |
図面ダウンロード
(2号直壁Ⅰ種：pdfﾌｧｲﾙ) (2号直壁Ⅱ種：pdfﾌｧｲﾙ)

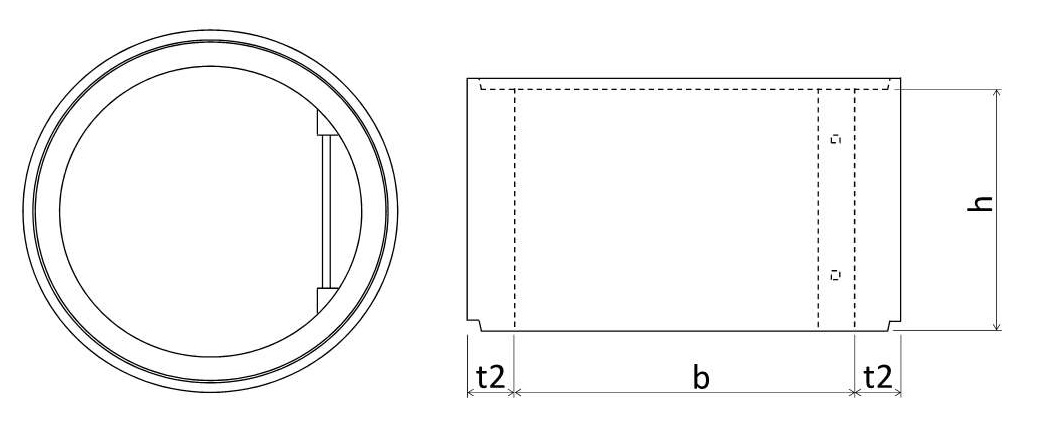

管取付壁
| 呼び名 | b | t2 | h |
| 0号 | 750 | 75 | 600・900・1200・1500・1800 |
| 1号 | 900 | 100 | 600・900・1200・1500・1800 |
| 2号 | 1200 | 150 | 600・900・1200・1500・1800 |
図面ダウンロード
(0号管取付壁・底版：pdfﾌｧｲﾙ)
(1号管取付壁Ⅰ種・底版Ⅰ種：pdfﾌｧｲﾙ) (1号管取付壁Ⅱ種・底版Ⅱ種：pdfﾌｧｲﾙ)
(2号管取付壁Ⅰ種：pdfﾌｧｲﾙ) (2号管取付壁Ⅱ種：pdfﾌｧｲﾙ)

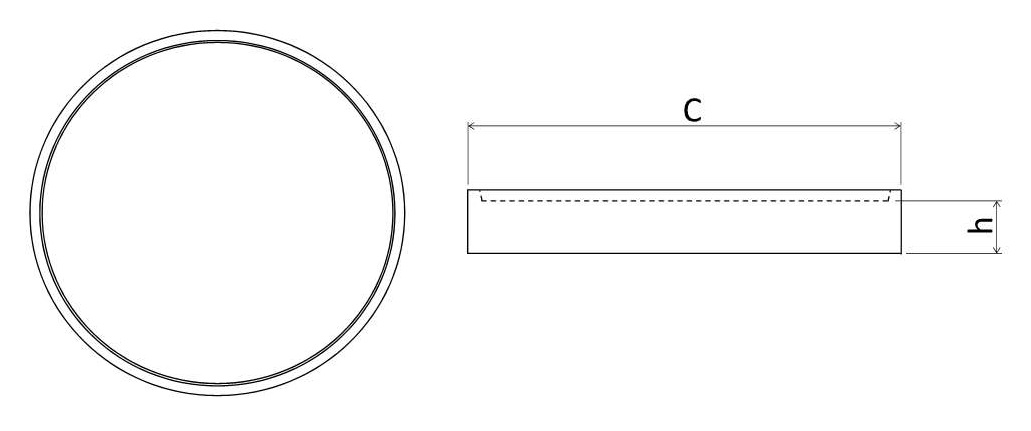

底版
| 呼び名 | C | h |
| 0号 | 900 | 150 |
| 1号 | 1100 | 150 |
| 2号 | 1500 | 150 |
図面ダウンロード
(2号底版Ⅰ種：pdfﾌｧｲﾙ) (2号底版Ⅱ種：pdfﾌｧｲﾙ)

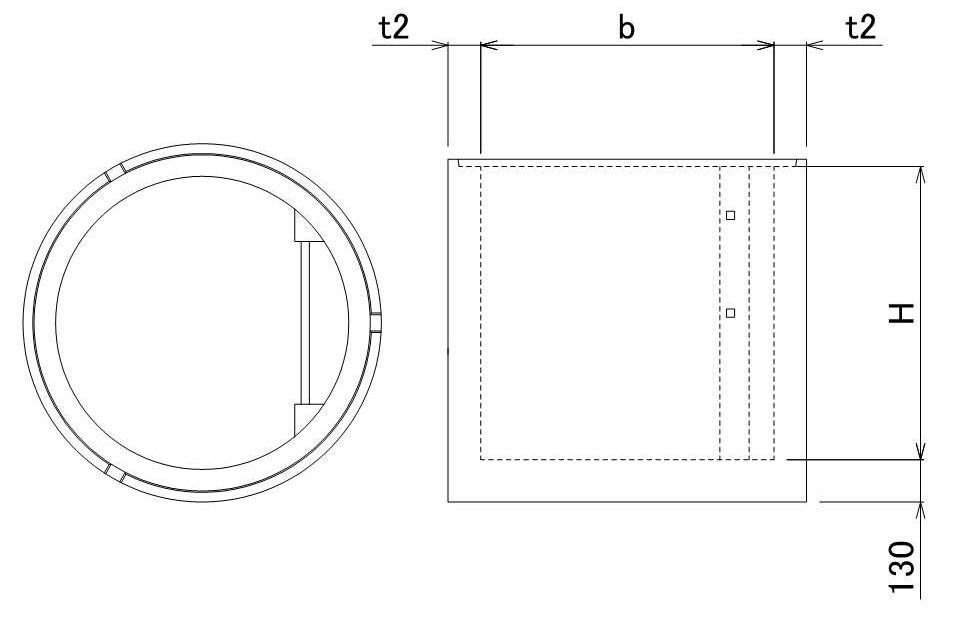

底版付管取付壁
| 呼び名 | b | t2 | H |
| 1号 | 900 | 100 | 600・900・1200・1500・1800 |
図面ダウンロード
(1号底版付管取付壁Ⅰ種：pdfﾌｧｲﾙ)
