落ちふた式 U形側溝

プレキャスト鉄筋コンクリート製品　ＪＩＳＡ５３７２

落ちふた式Ｕ形側溝

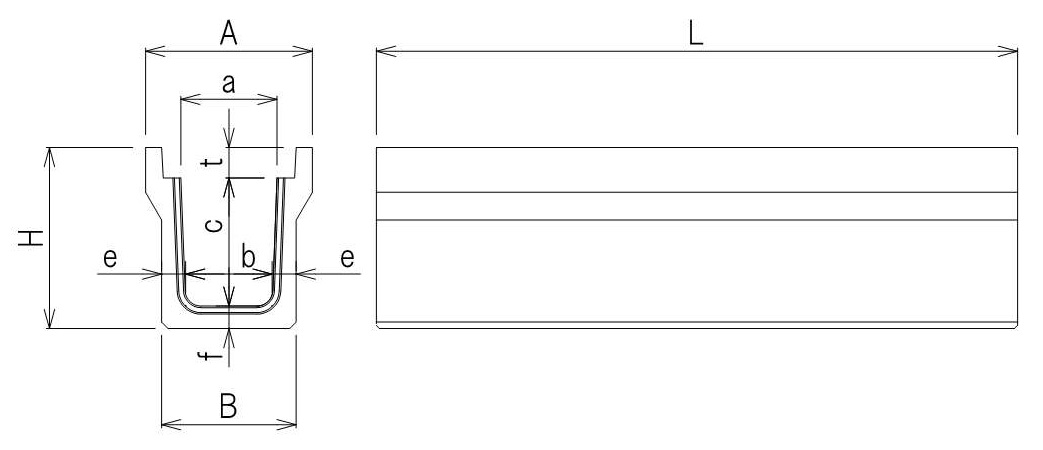

＜本体＞

種類	呼び名	a	A	b	B	c	e	f	t	H	L	参考重量(kg) ()内はL=1000
1種	250	250	450	230	340	250	55	55	90	395	1000 又は 2000	289(145)
	300A	300	500	280	400	300	60	60	95	455		348(174)
	300B	300	500	270	400	400	65	65	95	560		422(211)
	300C	300	500	260	400	500	70	70	95	665		501(251)
	400A	400	600	370	500	400	65	65	110	575		459(230)
	400B	400	600	360	500	500	70	70	110	680		541(271)
	500A	500	720	460	600	500	70	70	125	695		602(301)
	500B	500	720	450	600	600	75	75	125	800		693(347)
3種	250	250	460	230	360	250	65	65	90	405		332(166)
	300A	300	520	280	420	300	70	70	95	465		419(210)
	300B	300	520	270	410	400	70	70	95	568		471(236)
	300C	300	520	260	420	500	80	80	95	675		584(292)
	400A	400	630	370	510	400	70	70	110	580		516(258)
	400B	400	630	360	520	500	80	80	110	690		634(317)
	500A	500	750	460	620	500	80	80	125	705		699(350)
	500B	500	750	450	630	600	90	90	125	815		849(425)

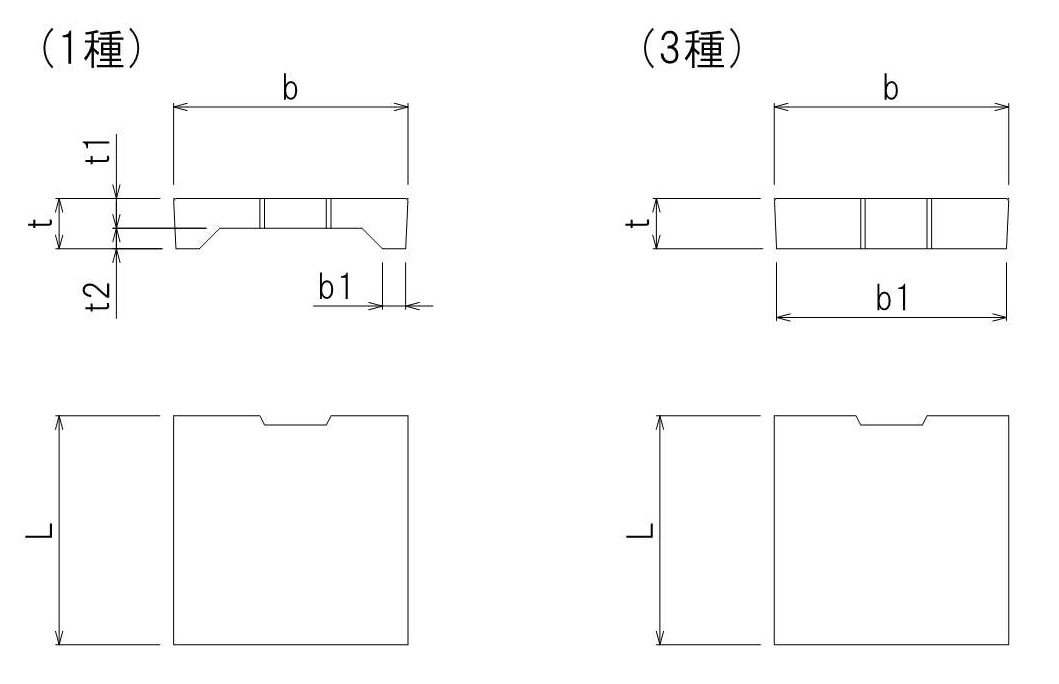

＜ふた＞

種類	呼び名	b	b1	t	t1	t2	L	参考重量(kg)
1種	250	362	50	90	55	35	500	29
	300	412	51	95	55	40	500	33
	400	512	51	110	65	45	500	47
	500	622	56	125	75	50	500	65
3種	250	362	352	90	–	–	500	37
	300	412	402	95	–	–	500	45
	400	512	502	110	–	–	500	65
	500	622	512	125	–	–	500	91

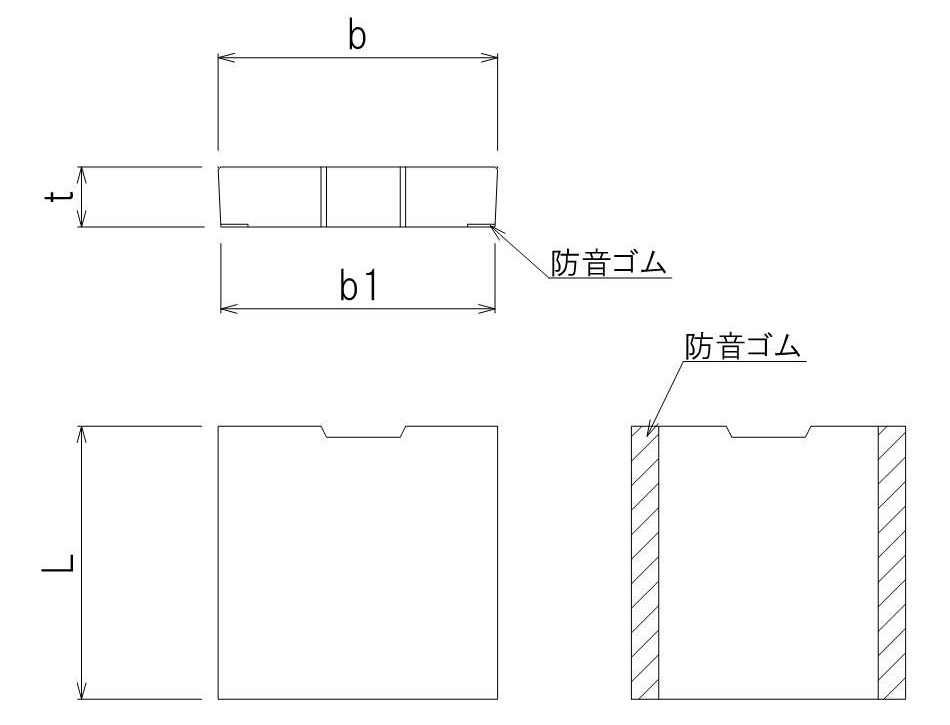

防音ふた（ＪＩＳ外製品）

種類	呼び名	b	b1	t	L	参考重量(kg)
3種	250	362	352	90	500	37
	300	412	402	95	500	45
	400	512	502	110	500	66
	500	622	512	125	500	91

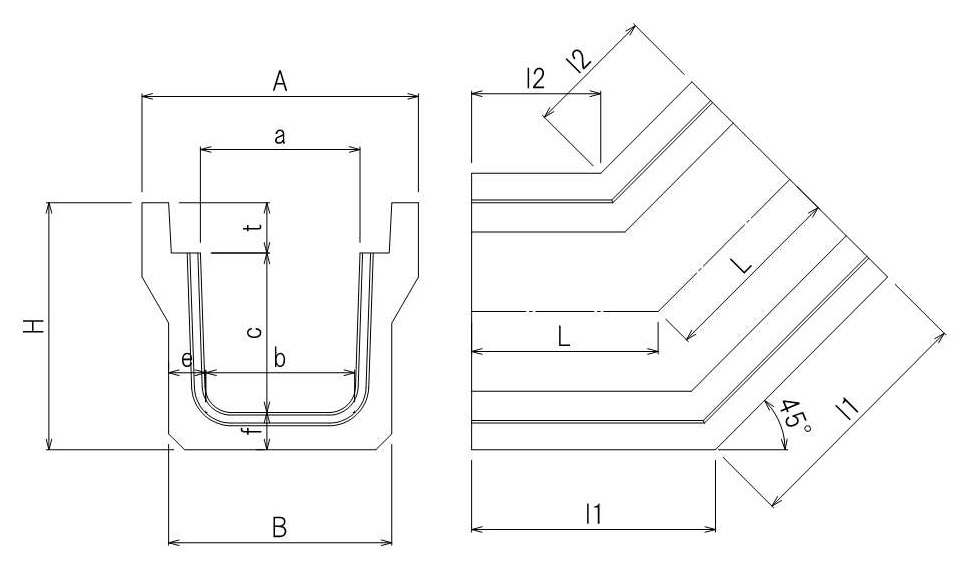

電柱よけタイプ（ＪＩＳ外製品）

＜本体＞

呼び名	a	A	b	B	c	e	f	t	L	l1	l2	参考重量(kg)
250	250	460	230	360	250	65	65	90	351	446	256	107
300A	300	520	280	420	300	70	70	95	351	459	243	136
300B	300	520	270	410	400	70	70	95	351	459	243	158
300C	300	520	260	420	500	80	80	95	351	459	243	194
400A	400	630	370	510	400	70	70	110	351	481	221	176
400B	400	630	360	520	500	80	80	110	351	481	221	213
500A	500	750	460	620	500	80	80	125	351	506	196	239
500B	500	750	450	630	600	90	90	125	351	506	196	292

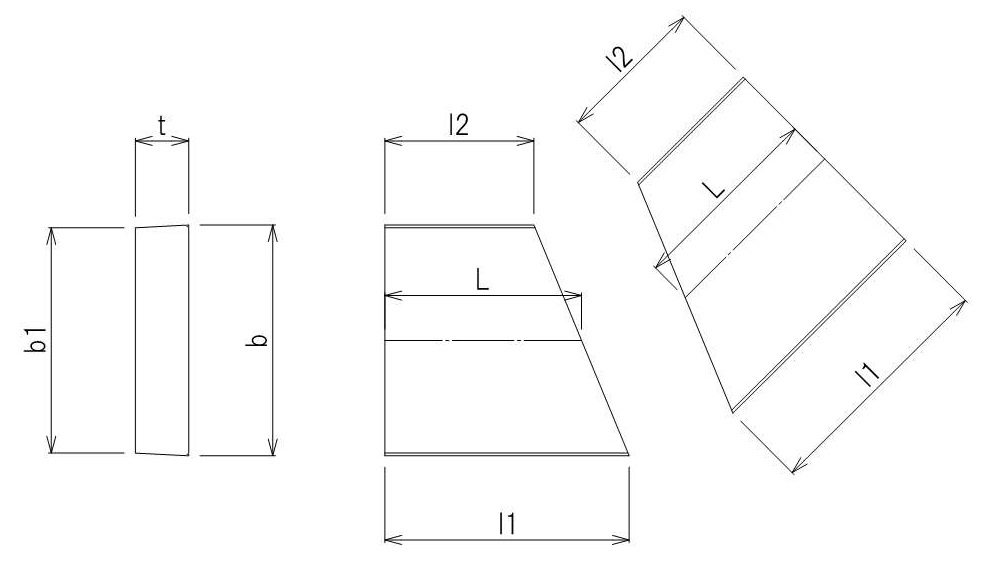

＜ふた＞

呼び名	b	b1	t	L	l1	l2	参考重量(kg)	備考
250	362	352	90	351	426	276	27	防音タイプ
300	412	402	95	351	436	266	32	防音タイプ
400	512	502	110	351	457	245	46
500	622	612	125	351	480	222	62

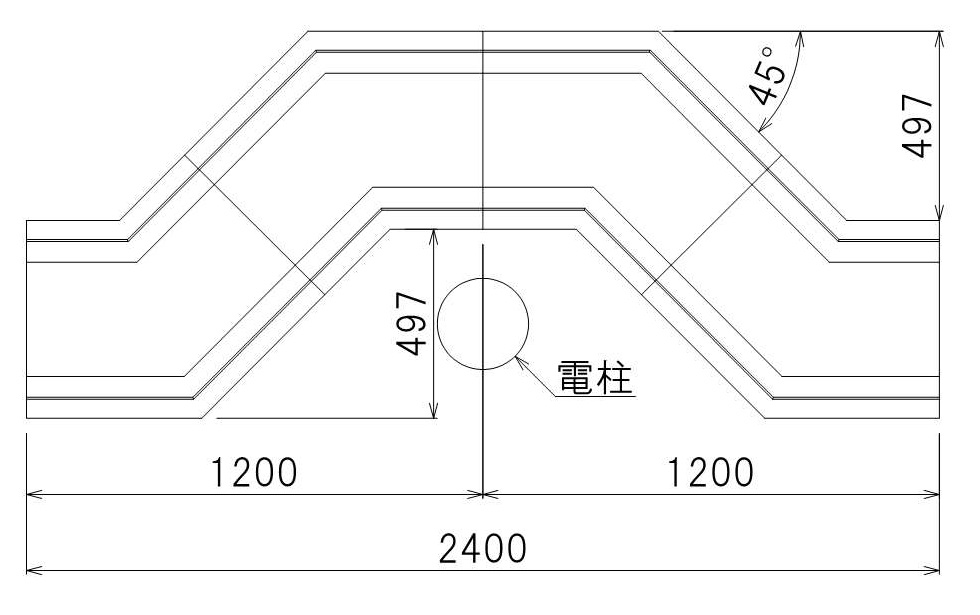

＜施工図＞
