ＫＳ可変側溝

基本タイプ

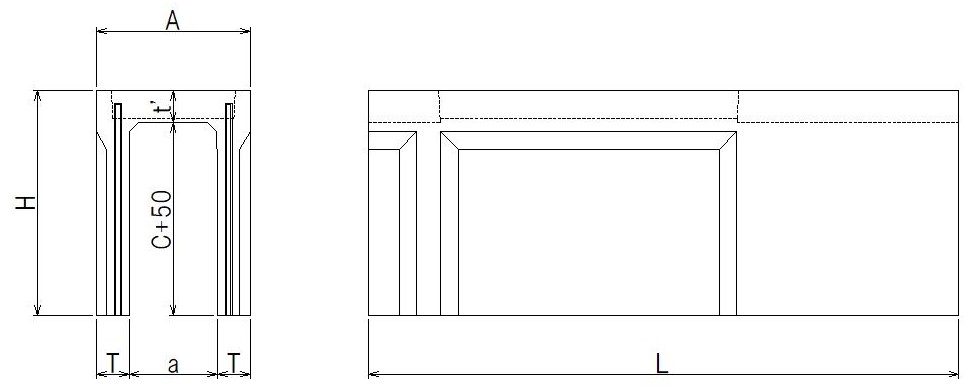

a	C	A	T	t’	H	L	参考重量(kg) ()内はL=995	寸法一覧表ﾀﾞｳﾝﾛｰﾄﾞ pdfﾌｧｲﾙ
250	250	460	105	105	405	995 又は 1995	318(175)	L=995 L=1995
	300	460	105	105	455		344(188)
	400	460	105	105	555		398(263)
	500	460	105	105	655		448(313)
300	300	520	110	110	460		380(210)	L=995 L＝1995
	400	520	110	110	560		437(239)
	500	520	110	110	660		494(267)
	600	520	110	110	760		593(317)
	700	520	110	110	860		657(349)
	800	520	110	110	960		780(410)
	900	520	110	110	1060		852(446)
	1000	520	110	110	1160		1002(521)
	1100	520	110	110	1260		1082(561)
400	400	630	115	125	575		514(292)	L=995 L=1995
	500	630	115	125	675		572(321)
	600	630	115	125	775		629(350)
	700	630	115	125	875		758(415)
	800	630	115	125	975		825(448)
	900	630	115	125	1075		984(528)
	1000	630	115	125	1175		1061(566)
	1100	630	115	125	1275		1164(617)
	1200	630	115	125	1375		1250(661)

短尺用

a	C	A	T	t’	H	L	参考重量(kg)	寸法一覧表ﾀﾞｳﾝﾛｰﾄﾞ
300	300	520	110	110	460	2000	436	pdfﾌｧｲﾙ
	400	520	110	110	560	2000	535
	500	520	110	110	660	2000	633
	600	520	110	110	760	2000	460	pdfﾌｧｲﾙ
	700	520	110	110	860	2000	854
	800	520	110	110	960	2000	949

隅切り４５°タイプ・本体

a	C	A	T	t’	H	l1	l2	l3	参考重量 (kg)	寸法一覧表ﾀﾞｳﾝﾛｰﾄﾞ pdfﾌｧｲﾙ
250	250	460	50	105	405	446	256	497	115	250サイズ
	300	460	50	105	455	446	256	497	125
	400	460	50	105	555	446	256	497	142
	500	460	50	105	655	446	256	497	159
300	300	520	85	110	460	459	243	497	170	300サイズ
	400	520	85	110	560	459	243	497	206
	500	520	85	110	660	459	243	497	248
	600	520	85	110	760	459	243	497	277
	700	520	85	110	860	459	243	497	313
	800	520	85	110	960	459	243	497	349
	900	520	85	110	1060	459	243	497	384
	1000	520	85	110	1160	459	243	497	420
	1100	520	85	110	1260	459	243	497	456

隅切り４５°タイプ・蓋

呼び名

b

b1

t

l1

l2

参考重量

(kg)

製品図面ﾀﾞｳﾝﾛｰﾄﾞ

pdfﾌｧｲﾙ

250

362

352

90

260

110

30

300

412

402

95

269

99

35

隅切り４５°タイプ施工図
