リボーン側溝
側溝蓋と側溝本体の接地面を円弧状にすることにより、がたつきを抑えた消音タイプの側溝です。
リボーン側溝
| 呼び名 | A | a | B | b | c | e | f | t | H | L | 参考重量(kg)
()内はL=1000 |
寸法一覧表ﾀﾞｳﾝﾛｰﾄﾞ
pdfファイル |
| 250 | 460 | 250 | 360 | 230 | 250 | 65 | 65 | 90 | 405 | 1000
又は 2000 |
307(154) | L=1000 |
| 300A | 520 | 300 | 420 | 280 | 300 | 70 | 70 | 95 | 465 | 416(208) | ||
| 300B | 520 | 300 | 410 | 270 | 400 | 70 | 70 | 95 | 565 | 467(234) | ||
| 300C | 520 | 300 | 420 | 260 | 500 | 80 | 80 | 95 | 675 | 578(289) |

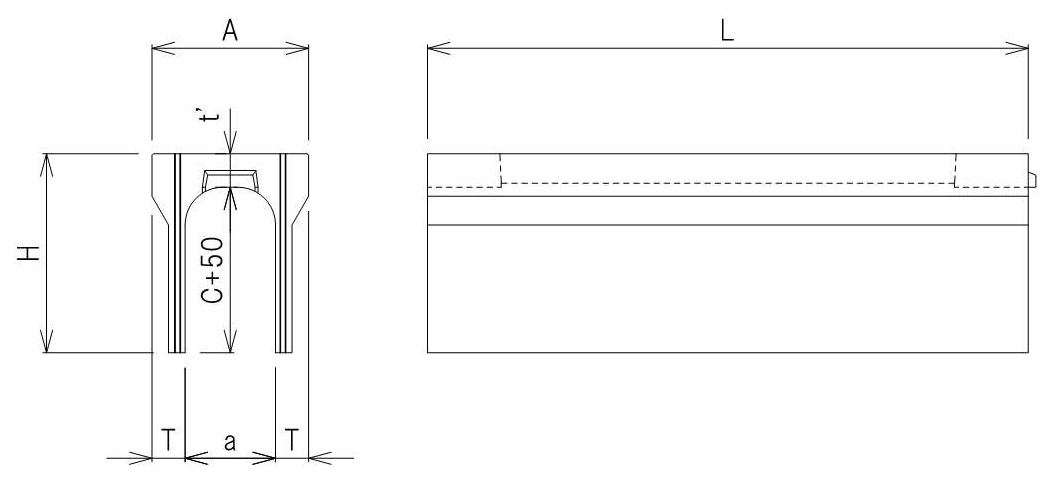

ＲＫＳ可変側溝
| a | C | A | T | t’ | H | L | 参考重量(kg)
()内はL=995 |
寸法一覧表ﾀﾞｳﾝﾛｰﾄﾞ
pdfﾌｧｲﾙ |
| 300 | 300 | 520 | 110 | 111 | 461 | 995
又は 1995 |
384(232) | L=995 |
| 400 | 520 | 110 | 111 | 561 | 436(258) | |||
| 500 | 520 | 110 | 111 | 661 | 491(284) | |||
| 600 | 520 | 110 | 111 | 761 | 586(329) | |||
| 700 | 520 | 110 | 111 | 861 | 646(360) | |||
| 800 | 520 | 110 | 111 | 961 | 771(452) | |||
| 900 | 520 | 110 | 111 | 1061 | 840(488) |

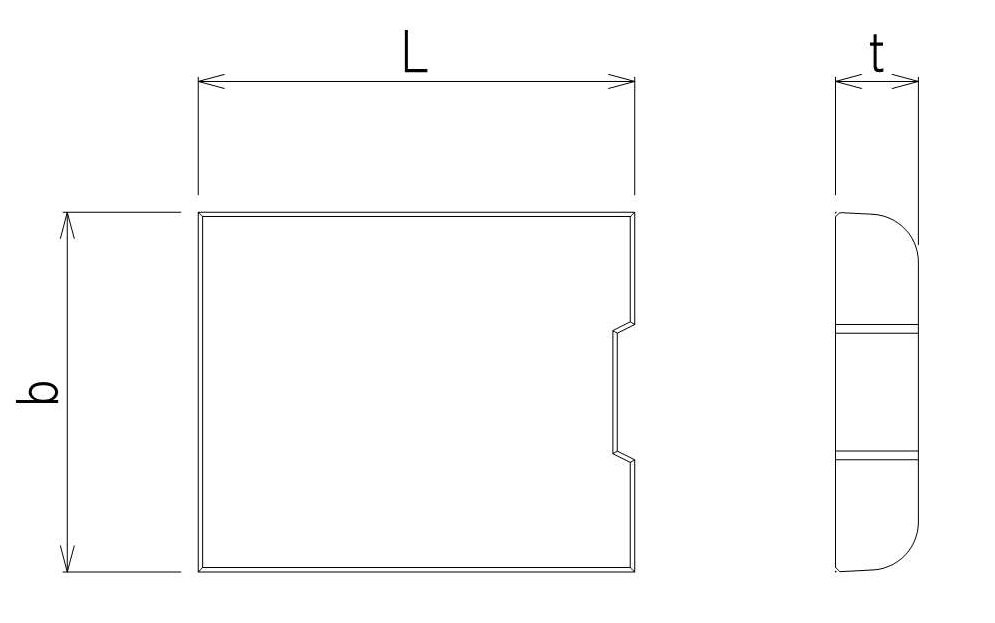

リボーン側溝用蓋
| 呼び名 | b | t | L | 参考重量(kg) | 製品図面ﾀﾞｳﾝﾛｰﾄﾞ
pdfﾌｧｲﾙ |
| 250 | 362 | 90 | 500 | 37 | 250用 |
| 300 | 412 | 95 | 500 | 44 | 300用 |
